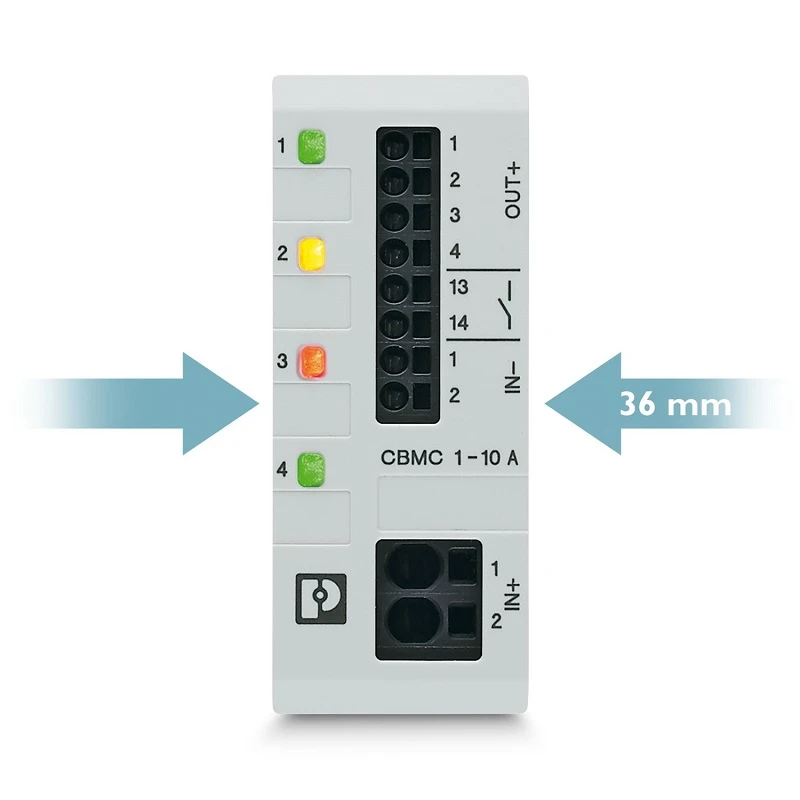

Phoenix kontakt CBMC E 4 24 DC/1-10 A NO elektronikus megszakító 2906032
Bevezetés
Négy terhelést 24 V DC-nál a Phoenix Contact Cbmc E 4 24 DC/1-10 nem többcsatornás elektronikus megszakító védi a túlterhelés és a rövidzárlat ellen. a megadott névleges áramok elektronikus zárolásával. A DIN sínekre kell felszerelni.
Termékjellemzők
• Az egységcserét újratervezés nélkül egyszerűvé teszi a kompakt tervezési és testreszabási lehetőségek.
• Az egyetlen nyomógombos LED lehetővé teszi az áramkörök megváltoztatását anélkül, hogy felszerelésre lenne szükség.
• Az elektronikus reteszelés megbízható biztonságot nyújt a meglévő értékek nem szándékos változásai ellen.
• A lámpás színű lámpatestű LED-ek valós idejű működési feltételek értékelését biztosítják.
Műszaki adatok
Általános
|
Jegyzet |
Az ismételt kemény rövidzárlatok csökkenthetik az integrált tartalék biztosíték olvadási integrálját. |
Terméktulajdonságok
|
Terméktípus |
Eszközáramkör -megszakítók |
|
Termékcsalád |
CBMC |
|
Beír |
DIN vasúti modul, egyrészes |
|
Pozíciók száma |
1 |
|
A csatornák száma |
4 |
Adatkezelési állapot
|
Cikk felülvizsgálata |
12 |
Szigetelési jellemzők
|
Védelmi osztály |
III. |
|
Szennyeződés |
2 |
Elektromos tulajdonságok
Általános
|
Üzemi feszültség |
18 V DC ... 30 V DC |
|
Névleges feszültség |
24 V DC |
|
A névleges áram |
max. 40 A DC (in+) |
|
max. 40 A DC (terminál helyzetenként, ha további eszközöket áthidalunk az IN+-on keresztül) |
|
|
A névleges áram |
1/2/3/4/5/6/6/7/8/9/10 A DC (kimeneti csatornánként állítható) |
|
Minősített áram (előre beállítva) |
4 A |
|
Névleges túlfeszültség -feszültség |
0. 5 kV |
|
Kioldási módszer |
E (elektronikus) |
|
Visszajelzés ellenállás |
max. 35 V DC |
|
Szükséges tartalék biztosíték |
Csak akkor szükséges, ha a tápegység IMAX-je> a rövidzárlati kapcsolási kapacitás. Integrált FailSafe elem. |
|
Rövidzárlati kapcsolókapacitás |
300 A |
|
Dielektromos erősség |
max. 35 V DC (terhelési áramkör) |
|
Biztosíték |
elektronikus |
|
Hatékonyság |
> 99 % |
|
Zárt áramkör I áram i0 |
typ. 25 mA |
|
Energiaeloszlás |
typ. 0. 6 W (terhelés nélküli művelet) |
|
< 9 W (Nominal operation) |
|
|
A modul inicializálási ideje |
1.6 s |
|
Várakozás a csatorna kikapcsolása után |
5 s (túlterhelés / rövidzárlatnál) |
|
A tolerancia mérése i |
± 15 % |
|
Hőmérséklet -levezetés |
24 A DC (60 fokos) |
|
28 A DC (54 fokos) |
|
|
32 DC (47 fokos) |
|
|
36 A DC (41 fokos) |
|
|
40 A DC (35 fokos) |
|
|
MTBF (IEC 61709, SN 29500) |
8403361 H (25 fokon 21 % -os terheléssel) |
|
3067484 H (40 fokon 34,25% -os terheléssel) |
|
|
534188 H (35 fokos 100 % -os terheléssel) |
|
|
Meghibásodási biztonságos elem |
15 DC (kimeneti csatornánként) |
|
Kapcsolattartó kapcsoló típusa |
Elektromos elszigeteltség nélkül |
Terhelési áramkör
|
Leállítási idő |
Kevesebb vagy egyenlő, mint 1 0 ms (rövidzárlat esetén> 2,0 x in) 1 s (1. 2 2. 0 x in) |
|
Alulfeszültség-kikapcsoló |
Kevesebb vagy egyenlő, 17,8 V DC (aktív) |
|
Nagyobb vagy egyenlő, mint 18,8 V DC (inaktív) |
|
|
Túlfeszültség-kikapcsolás |
Nagyobb vagy egyenlő, mint 30,5 V DC (aktív) |
|
Kevesebb vagy egyenlő, vagy egyenlő 29,5 V DC (inaktív) |
|
|
Max. kapacitív terhelés |
45000 µF (az aktuális beállítástól és a rendelkezésre álló rövidzárlati áramtól függően) |
|
Bekapcsolási késleltetés |
0. 1 s (kimeneti csatornánként) |
Indikátor/távoli jelzés
|
Csatlakozási neve |
Távoli jelzési áramkör |
|
Kapcsolási funkció |
N/o érintkezés |
|
Üzemi feszültség |
0 V DC ... 30 V DC |
|
Működési áram |
100 Ma DC |
Kapcsolati adatok
Fő áramkör+
|
Csatlakozási módszer |
Bejárás csatlakozás |
|
Szünet hossza |
15 mm |
|
Karmester keresztmetszete merev |
0. 2 mm² ... 10 mm² |
|
Karmester keresztmetszete AWG |
24 ... 8 |
|
Vezető keresztmetszet, rugalmas, hüvelyes, műanyag hüvelyekkel |
0. 25 mm² ... 4 mm² |
|
A karmester keresztmetszete rugalmas, hüvelyes műanyag hüvely nélkül |
0. 25 mm² ... 6 mm² |
Fő áramkör
|
Csatlakozási módszer |
Bejárás csatlakozás |
|
Szünet hossza |
10 mm |
|
Karmester keresztmetszete merev |
0. 2 mm² 2,5 mm² |
|
Karmester keresztmetszete AWG |
24 ... 12 |
|
Vezető keresztmetszet, rugalmas, hüvelyes, műanyag hüvelyekkel |
0. 25 mm² 1,5 mm² |
|
A karmester keresztmetszete rugalmas, hüvelyes műanyag hüvely nélkül |
0. 25 mm² 2,5 mm² |
Főáramkör
|
Csatlakozási módszer |
Bejárás csatlakozás |
|
Szünet hossza |
10 mm |
|
Karmester keresztmetszete merev |
0. 2 mm² 2,5 mm² |
|
Karmester keresztmetszete AWG |
24 ... 12 |
|
Vezető keresztmetszet, rugalmas, hüvelyes, műanyag hüvelyekkel |
0. 25 mm² 1,5 mm² |
|
A karmester keresztmetszete rugalmas, hüvelyes műanyag hüvely nélkül |
0. 25 mm² 2,5 mm² |
Távoli jelzési áramkör
|
Szünet hossza |
10 mm |
|
Karmester keresztmetszete merev |
0. 2 mm² 2,5 mm² |
|
Karmester keresztmetszete AWG |
24 ... 12 |
|
Vezető keresztmetszet, rugalmas, hüvelyes, műanyag hüvelyekkel |
0. 25 mm² 1,5 mm² |
|
A karmester keresztmetszete rugalmas, hüvelyes műanyag hüvely nélkül |
0. 25 mm² 2,5 mm² |
Jelzés
|
Csatorna LED LED |
Ki (a csatorna kikapcsolt) |
|
Csatorna LED sárga |
LIT (Csatorna bekapcsolt, csatorna terhelése> 80%) |
|
villogó (programozási mód aktív) |
|
|
Csatorna LED zöld |
lit (a csatorna bekapcsolt) |
|
Csatorna LED piros |
lit (a csatorna kikapcsolt, túl- vagy alulfeszültség aktív) |
|
Ideiglenesen (a csatorna kikapcsolt, 5 másodperces fázis, túlterhelés vagy rövidzárlati kiadás) |
|
|
villogó (a csatorna kikapcsolt, készen áll a visszakapcsolásra, a túlterhelés vagy a rövidzárlat kioldása) |
|
|
Két villanás (a csatorna kikapcsolt, az eszköz teljes áramlási határ 40 a túllépve) |
Méretek
|
Dimenziós rajz |
|
|
Szélesség |
36 mm |
|
Magasság |
90 mm |
|
Mélység |
98 mm (beleértve a DIN sín 7,5 mm -t) |
Anyagi előírások
|
Szín |
világosszürke (RAL 7035) |
|
Anyag |
PC |
|
PA 6.6 |
|
|
PA 6.3T |
|
|
Poom |
|
|
Túlérhetőségi besorolás UL 94 szerint |
V-0 |
Környezeti és valós körülmények
Környezeti körülmények
|
Védelem foka |
IP20 |
|
Környezeti hőmérséklet (működés) |
-25 fok ... 60 fok |
|
Környezeti hőmérséklet (tárolás/szállítás) |
-40 fok ... 70 fok |
|
Magasság |
Kevesebb vagy egyenlő, 3000 m -ig, akár 52 fokig (AMSL) |
|
Kevesebb vagy egyenlő 4000 m -ig, akár 46 fokig (AMSL) |
|
|
Páratartalom |
96 óra, 95 % RH, 40 fok |
|
Sokk (művelet) |
30G (IEC 60068-2-27, EA teszt) |
|
Rezgés (működés) |
1 0 Hz 57,6 Hz (amplitúdó ± 0,35 mm; IEC 60068-2-6, FC teszt) |
|
57,6 Hz… 150 Hz (gyorsulás 5G; az IEC 60068-2-6 -nek megfelelően, FC teszt) |
UL jóváhagyás
|
Azonosítás |
Ul/c-ul felsorolt ul 508 |
|
UL -elismert ul 2367 |
Maró hatású gázteszt
|
Azonosítás |
ISA S71.04.2013 G3 kemény A csoport |
Szabványok és rendeletek
|
Szabványok/specifikációk |
En 61000-6-2 |
|
Jegyzet |
EMC - Ipari területek immunitása |
|
Szabványok/specifikációk |
En 61000-6-3 |
|
Jegyzet |
EMC - Emisszió lakossági, üzleti és kereskedelmi ingatlanok és kis műveletek számára |
|
Szabványok/specifikációk |
En 60068-2-6 |
|
Jegyzet |
Környezeti befolyások - rezgések (szinuszos) |
|
Szabványok/specifikációk |
En 60068-2-27 |
|
Jegyzet |
Környezetvédelmi befolyások - sokkok |
|
Szabványok/specifikációk |
En 60068-2-78 |
|
Jegyzet |
Környezeti hatások - Nedvesség és hő, állandó |
|
Szabványok/specifikációk |
EN 50178 |
|
Jegyzet |
Teljesítményeszközök felszerelése elektronikus berendezésekkel |
Felszerelés
|
Szerkesztési típus |
DIN Rail: 35 mm |
